Cách Kiểm Tra Tủ Tụ Bù

Để nâng cao hiệu suất làm việc của thiết bị điện, giảm thiểu tổn thất điện năng, tăng lợi ích kinh tế, giảm giá thành tiền điện, người ta thường sử dụng tụ bù hạ thế nâng cao hệ số công suất.

Ngày đăng: 12-03-2017

1,532 lượt xem

Dưới đây là cách lắp đặt và kiểm tra tủ tụ bù của nhà thầu điện TEDCO muốn chia sẻ với người dùng để sử dụng tủ tụ bù được tốt hơn.

1. Lắp đặt tủ tụ bù

* Đấu đúng sơ đồ:

– Trường hợp 1:

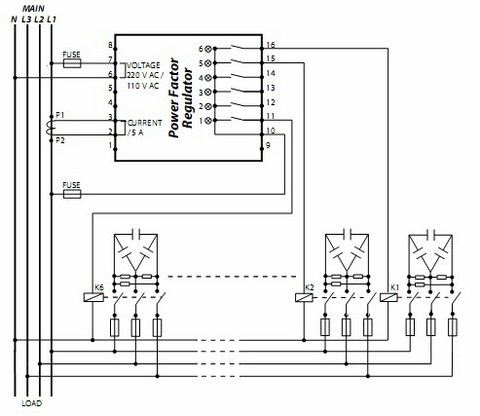

Điện áp pha cấp cho rơ levà tín hiệu dòng điện cùng 1 pha (Đối với rơ le Mikro, SK)

cach-kiem-tra-tu-tu-bu

– Trường hợp 2:

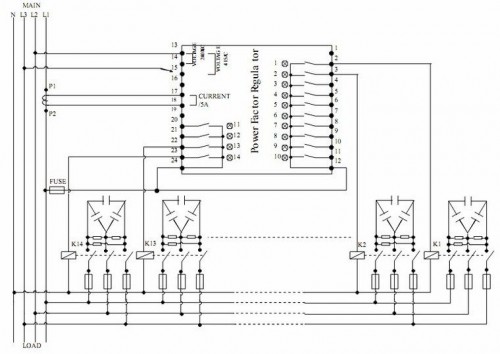

Tín hiệu dòng điện lấy trên 1 pha còn tín hiệu điện áp dây cấp cho rơ le lấy trên 2 pha còn lại ( đối với loại rơ le SK, Mikro, REGO-Ducati).
Riêng đối với rơ le REGO có thể đấu một trong 3 sơ đồ:
FF-1(Biến dòng 1 pha, điện áp dây 2 pha còn lại);
FF-2 (Biến dòng 1 pha, điện áp dây pha lắp biến dòng);
FF-n ( Biến dòng và điện áp pha cùng 1 pha).
Sơ đồ đấu phải được cài đặt trong rơ le, thông thường sử dụng sơ đồ FF-1

cach-kiem-tra-tu-tu-bu2

– Vị trí lắp đặt biến dòng:
Biến dòng lấy tín hiệu đưa vào rơ le điều khiển tụ bù phải bao gồm cả dòng điện của tải và dòng điện qua tụ.
Nên lắp đúng cực tính của biến dòng: dòng sơ cấp đi vào K đi ra L, tín hiệu dòng thứ cấp cực K, L của biến dòng nối với cực K, L của rơ le.
(Mặc dù đa số các rơ le có thể tự động chọn cực tính).
Tủ hạ thế có nhiều xuất tuyến thì biến dòng phải lắp tại cáp liên lạc.

cach-kiem-tra-tu-tu-bu3

2. Cách kiểm tra tủ tụ bù:

a. Kiểm tra tụ điện:

-Kiểm tra dòng điện cả 3 pha đều nhau và bằng dòng định mức ghi trên nhãn: tụ tốt. Sau một thời gian vận hành dòng điện có thể nhỏ hơn.

Thông thường Tụ 10 kVAr – 440V : Dòng điện 13,1A
Tụ 15 kVAr -440V : Dòng điện 19,7A
Tụ 20 kVAr -440V : Dòng điện 26,2 A
Tụ 30 kVAr -440V : Dòng điện 39,4 A.

-Sử dụng thiết bị đo vạn năng Kyoritsu để đo dung lượng tụ:

Nối tắt 2 pha, đo pha còn lại với 2 pha nối tắt giá trị đọc được chia đôi thì lượng 1 pha ghi trên nhãn.

-Tiếp tục lần lượt các cặp cực còn lại để dung lượng 3 pha.

Phương pháp vận hành và kiểm tra tủ tụ bù
Thông thường: Tụ 10 kVAr – 440V : 164 µF
Tụ 15 kVAr – 440V : 246,6 µF
Tụ 20 kVAr – 440V : 328,8 µF
Tụ 30 kVAr -440V : 493,2 µF.

b. Kiểm tra rơ le và công tắc

- Kiểm tra các thông số cài đặt của rơ le theo đúng yêu cầu vận hành.

- Trên rơ le chuyển sang chế độ vận hành bằng tay (MANUAL) để kiểm tra đóng cắt lần lượt các công tắc tơ. Đèn báo trên rơ le và trên tủ tương ứng với các tụ.
