NGUYÊN LÝ TỤ BÙ TIẾT KIỆM ĐIỆN

Nhà thầu điện TEDCO là nhà thầu chuyên sản xuất và lắp đặt các thiết bị về điện. Và trong ngành điện, nhà thầu TEDCO cho ra thiết bị giúp tiết kiệm điện đó là tụ bù. Vậy nó có công dụng gì và hoạt động theo nguyên tắc nào.

Ngày đăng: 28-12-2019

926 lượt xem

Nhà thầu điện TEDCO là nhà thầu chuyên sản xuất và lắp đặt các thiết bị về điện. Và trong ngành điện, nhà thầu TEDCO cho ra thiết bị giúp tiết kiệm điện đó là tụ bù. Vậy nó có công dụng gì và hoạt động theo nguyên tắc nào.

NGUYÊN LÝ TỤ BÙ TIẾT KIỆM ĐIỆN

Tụ bù là một hệ hai vật dẫn đặt gần nhau và ngăn cách nhau bằng một lớp cách điện (điện môi), tụ có tác dụng tích và phóng điện trong mạch điện.

Đại lượng đặc trưng cho khả năng tích điện của tụ bù ở một hiệu điện thế nhất định gọi là điện dung của tụ bù. Nó được xác định bằng thương số giữa điện tích của tụ bù và hiệu điện thế giữa hai bản của nó (C=Q/U).

nguyen ly tu bu tiet kiem dien

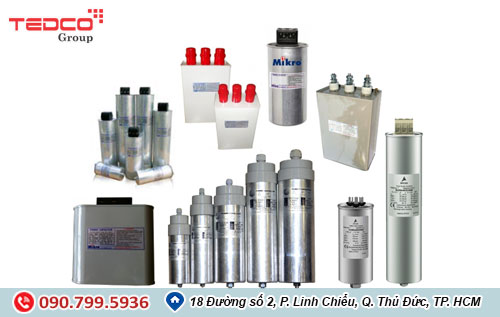

Tụ bù điện

Trong hệ thống điện, tụ bù được sử dụng với mục đích bù công suất phản kháng để nâng cao hệ số công suất cosφ (cos phi) nhằm đảm bảo hiệu quả hoạt động của lưới điện và tránh bị phạt tiền theo quy định của ngành Điện lực. Do đó lắp tụ bù sẽ giảm được một khoản đáng kể tiền điện hàng tháng (giảm vài chục % tùy theo từng đơn vị).

Tụ bù là thành phần chính trong Tủ điện bù công suất phản kháng bên cạnh các thiết bị khác để đảm bảo hệ thống bù hoạt động thông minh, ổn định và an toàn như: Bộ điều khiển tụ bù, Thiết bị đóng cắt, bảo vệ, Cuộn kháng lọc sóng hài, Thiết bị đo, hiển thị,…
Trong thực tế tụ bù thường có các cách gọi như: tụ bù điện, tụ bù công suất, tụ bù công suất phản kháng, tụ bù cos phi.

=>> Xem thêm: TỤ BÙ CÓ TIẾT KIỆM ĐIỆN KHÔNG?

Cấu tạo Tụ bù

Thường là loại tụ giấy ngâm dầu đặc biệt, gồm hai bản cực là các lá nhôm dài được cách điện bằng các lớp giấy. Toàn bộ được cố định trong một bình hàn kín, hai đầu bản cực được đưa ra ngoài.

nguyen ly tu bu tiet kiem dien

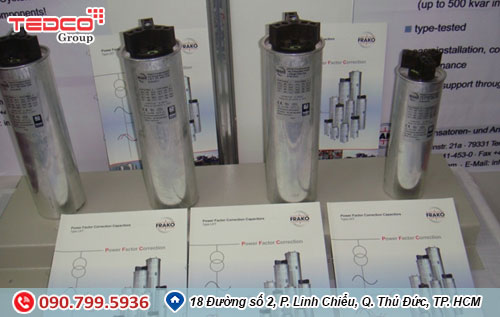

Cấu tạo tụ bù

Nguyên lý tụ bù tiết kiệm điện như thế nào?

Tụ bù dựa trên nguyên lý hoạt động nâng cao hệ số công suất Cosφ giữa hiệu điện thế và cường độ dòng điện nhằm bù công suất phản kháng, cũng như giảm hao tổn công suất và điện áp. Nhờ vậy mà nó giúp tiết kiệm được điện năng.

=>> Xem thêm: Nhà Thầu Điện TEDCO chuyên thi công lắp đặt tủ tụ bù

Công thức tính dung lượng tụ bù

Để chọn tụ bù cho một tải nào đó thì ta cần biết công suất P của tải đó và hệ số công suất Cosφ (cos phi) của tải đó:
Giả sử ta có công suất của tải là P.
Hệ số công suất của tải là Cosφ1 → φ1 → tgφ1 (trước khi bù, cosφ1 nhỏ còn tgφ1 lớn).
Hệ số công suất sau khi bù là Cosφ2 → φ2 → tgφ2 (sau khi bù, cosφ2 lớn còn tgφ2 nhỏ).
Công suất phản kháng cần bù là Qb = P*(tgφ1 – tgφ2).

Cách kiểm tra dung lượng tụ bù

- Sử dụng đồng hồ vạn năng KYORITSU hay FLUKE để đo dung lượng tụ: Nối tắt 2 pha, đo pha còn lại với 2 pha nối tắt, giá trị đọc được chia đôi thì được dung lượng 1 pha ghi trên nhãn. Tiếp tục lần lượt các cặp cực còn lại để được dung lượng 3 pha.

nguyen ly tu bu tiet kiem dien

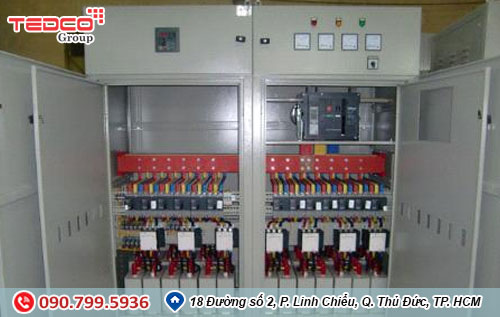

Cách kiểm tra dung lượng tụ bù

Ưu điểm là chính xác
Nhược điểm phải có đồng hồ chuyên dụng

- Kiểm tra tụ bù bằng ampe kềm
Chúng ta có thể kiểm tra tụ gián tiếp bằng cách đo dòng điện lúc tụ vận hành. Đây là cách đo gián tiếp khá chính xác và dễ thực hiện. Điều kiện để phép đo có độ tin cậy cao là đo lúc điện áp trong phạm vi cho phép. Từ dòng điện vận hành, chúng ta so sánh với dòng điện định mức để đánh giá chất lượng tụ. Thông thường, khi tụ sử dụng lâu ngày, dòng điện này bị giảm xuống dần.
Ưu điểm đơn giản

Lợi ích của tụ bù

Dựa trên nguyên lý tiết kiệm điện mà tụ bù có những lợi ích sau:

Trước hết là giúp chúng ta tiết kiệm chi phí. Ngày nay, khi mà giá điện ngày một tăng thì tụ bù càng khẳng định được tầm quan trọng của mình. Tụ bù giúp tối ưu hóa nguồn điện sử dụng, giảm hao tổn mà từ đó dẫn đến giảm lượng điện tiêu dùng. Vì vậy nó không chỉ được ưa dùng bởi các nhà doanh nghiệp mà còn bởi các hộ gia đình nhỏ lẻ.

Bên cạnh đó tụ bù còn giúp bảo vệ các thiết bị điện sử dụng trong gia đình và trong sản xuất. Tụ bù giúp làm ổn định nguồn điện từ mạng lưới điện quốc gia. Vì vậy các thiết bị có tuổi thọ sử dụng lâu hơn, giúp tiết kiệm chi phí mua mới.

=>> Xem thêm: Tủ điện âm tường 12 module

Cách lựa chọn tụ bù

Chọn tụ bù loại nào để mang lại hiệu quả tốt nhất cho hệ thống và tiết kiệm chi phí là vấn đề băn khoăn của rất nhiều khách hàng. Đây là câu hỏi rất quan trọng trong bài toán thiết kế hệ thống bù công suất phản kháng. Để chọn được loại tụ bù phù hợp cần hiểu rõ đặc thù của hệ thống điện từng đơn vị từ đó quyết định lựa chọn:
1. Điện áp nào là phù hợp: Tụ 415V, 440V,…?
2. Tụ khô hay tụ dầu?
3. Hãng sản xuất tụ bù tốt nhất hiện nay
